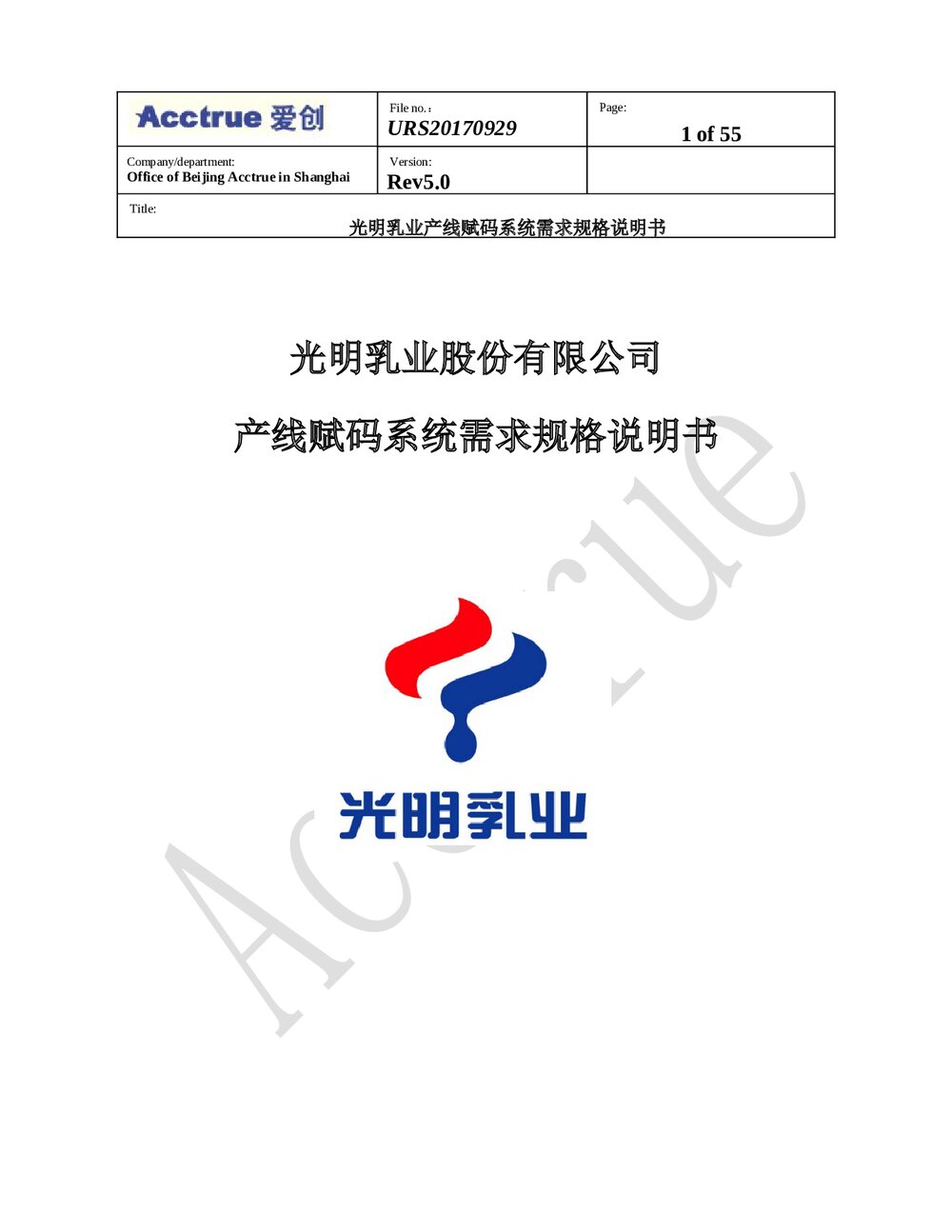

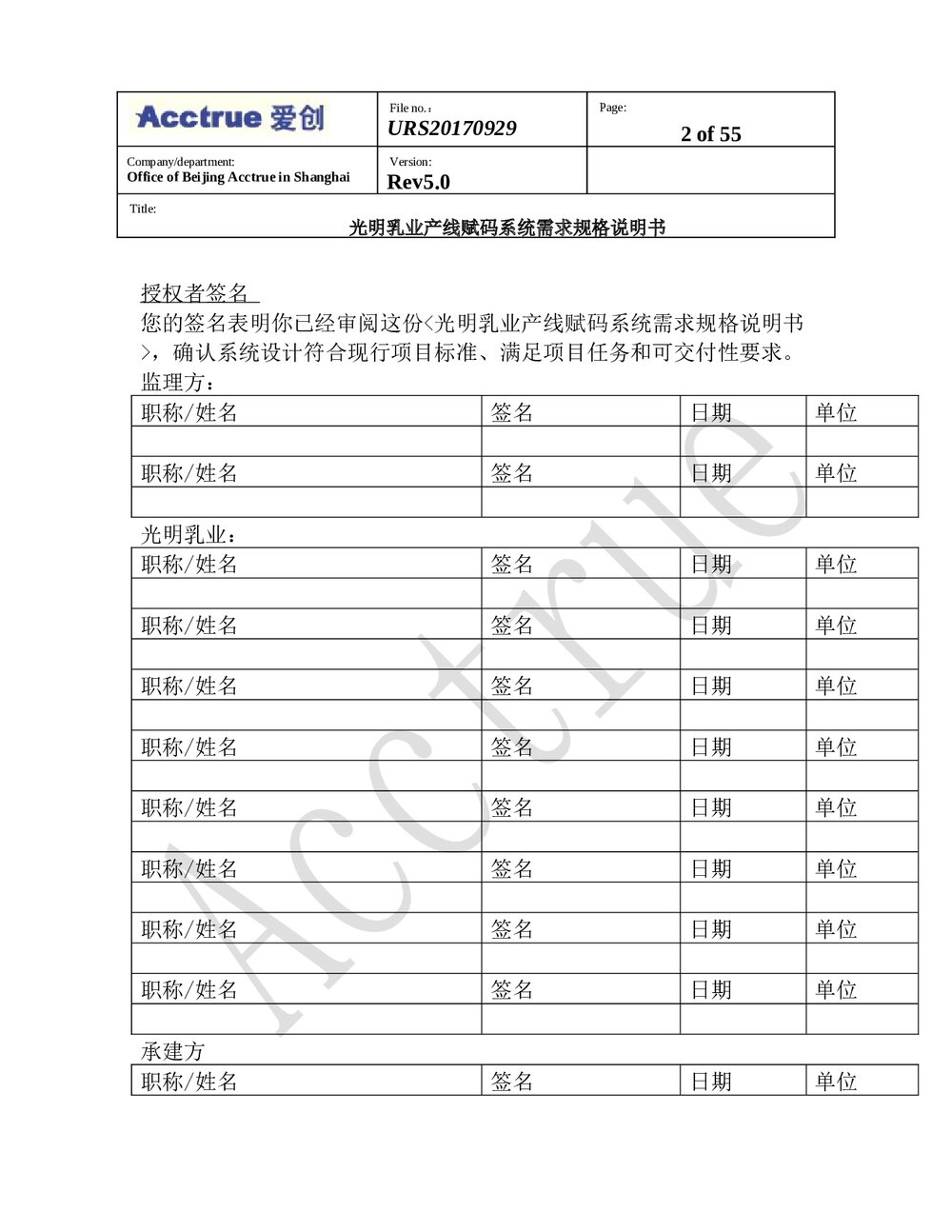

Fileno.:URS20170929Page:1of55Company/department:OfficeofBeijingAcctrueinShanghaiVersion:Rev5.0Title:光明乳业产线赋码系统需求规格说明书光明乳业股份有限公司产线赋码系统需求规格说明书Fileno.:URS20170929Page:2of55Company/department:OfficeofBeijingAcctrueinShanghaiVersion:Rev5.0Title:光明乳业产线赋码系统需求规格说明书授权者签名您的签名表明你已经审阅这份<光明乳业产线赋码系统需求规格说明书>,确认系统设计符合现行项目标准、满足项目任务和可交付性要求。监理方:职称/姓名签名日期单位职称/姓名签名日期单位光明乳业:职称/姓名签名日期单位职称/姓名签名日期单位职称/姓名签名日期单位职称/姓名签名日期单位职称/姓名签名日期单位职称/姓名签名日期单位职称/姓名签名日期单位职称/姓名签名日期单位承建方职称/姓名签名日期单位Fileno.:URS20170929Page:3of55Company/department:OfficeofBeijingAcctrueinShanghaiVersion:Rev5.0Title:光明乳业产线赋码系统需求规格说明书修订历史记录版本修订日期修订说明作者1.02017/09/14初版胡文杰2.02017/09/17修改版蒋仁3.02017/09/20修订版廉斌杰4.02017/09/24修订版廉斌杰5.02017/09/29最终版廉斌杰Fileno.:URS20170929Page:4of55Company/department:OfficeofBeijingAcctrueinShanghaiVersion:Rev5.0Title:光明乳业产线赋码系统需求规格说明书目录1.概述........................................................................................................61.1.术语...................................................................................................61.2.背景及现状.......................................................................................61.3.项目范围...........................................................................................61.4.ESC系统流程需求设计:...............................................................71.5.网络架构需求设计...........................................................................92.赋码需求设计........................................................................................92.1.莫斯利安...........................................................................................92.2.致优盒装.........................................................................................102.3.致优杯装.........................................................................................112.4.编码规则.........................................................................................122.4.1.最小销售包装..........................................................................122.4.2.莫斯利安奶提..........................................................................132.4.3.纸箱码规则..............................................................................132.4.4.中转箱......................................................................................132.4.5.托盘..........................................................................................133.赋码管理系统功能需求......................................................................143.1.基础信息维护.................................................................................143.1.1.产品管理..................................................................................143.1.2.包装规则管理..........................................................................163.1.3.工控机管理..............................................................................173.1.4.生产线管理..............................................................................183.2.生产线业务.....................................................................................213.2.1.莫斯利安线..............................................................................213.2.2.致优盒装线..............................................................................253.2.3.致优杯装线..............................................................................293.3.单线硬件设备清单.........................................................................32Fileno.:URS20170929Page:5of55Company/department:OfficeofBeijingAcctrueinShanghaiVersion:Rev5.0Title:光明乳业产线赋码系统需求规格说明书3.4.现场改造图纸.................................................................................383.5.综合布线图纸.................................................................................413.6.系统管理.........................................................................................423.6.1.设备维护管理..........................................................................423.6.2.用户管理..................................................................................433.6.3.权限管理..................................................................................443.6.4.个人密码修改..........................................................................453.6.5.系统授权许可..........................................................................463.6.6.异常处理..................................................................................474.备品备件(维护包,需客户自备)..................................................495.赋码系统上线交付清单......................................................................506.ESC接口..............................................................................................516.1.接口数据范围.................................................................................516.2.TTS接口数据内容.........................................................................526.3.MES接口数据内容........................................................................526.4.WMS接口数据内容......................................................................54Fileno.:URS20170929Page:6of55Company/department:OfficeofBeijingAcctrueinShanghaiVersion:Rev5.0Title:光明乳业产线赋码系统需求规格说明书1.概述1.1.术语如下术语解释适用于本文档中的需求描述:术语解释WMS仓库管理系统MES生产过程执行系统TTS追溯服务系统ESC赋码系统1.2.背景及现状企业目前正在规划实施赋码管理系统及生产数据监管、追溯。1.3.项目范围本次项目ESC系统实施范围为,光明上海中心工厂的包装生产线赋码系统(12条莫酸线+5条致优线),超出本范围之外的的部分不在本次项目暂不考虑。通过对工厂包装生产线改造,实现产品追溯码(奶包、奶提、箱、托)自动关联。通过ESC与TTS的基础信息接口,实现产品主数据的共享,保持基础数据一致性。通过ESC与MES的工单接口,实现ESC系统的生产信息化。Fileno.:URS20170929Page:7of55Company/department:OfficeofBeijingAcctrueinShanghaiVersion:Rev5.0Title:光明乳业产线赋码系统需求规格说明书通过ESC与WMS、TTS的生产数据接口,实现ESC系统与仓库管理系统对接,为仓库管理系统与追溯管理系统提供数据基础1.4.ESC系统流程需求设计:ESC系统通过MES接口将工单导入,并在包装生产线上将产品的各级包装追溯码建立关联关系,最终上传给WMS、TTS。其总体流程如下:Fileno.:URS20170929Page:8of55Company/department:OfficeofBeijingAcctrueinShanghaiVersion:Rev5.0Title:光明乳业产线赋码系统需求规格说明书流程简述:1.ESC系统通过MES系统接口导入生产任务(生产工单),建立生产任务2.用户确认或完善任务信息,并审核任务3.ESC系统执行任务Fileno.:URS20170929Page:9of55Company/department:OfficeofBeijingAcctrueinShanghaiVersion:Rev5.0Title:光明乳业产线赋码系统需求规格说明书4.当ESC系统完成一个托级包装关系后,自动上传WMS、TTS5.任务结束后,系统将任务工单、生产数量上传MES系统,流程结束。注:赋码系统与相关系统的对接内容详见章节61.5.网络架构需求设计2.赋码需求设计2.1.莫斯利安奶包Fileno.:URS20170929Page:10of55Company/department:OfficeofBeijingAcctrueinShanghaiVersion:Rev5.0Title:光明乳业产线赋码系统需求规格说明书赋码要求QRcode,大小≥1cm2。质量等级B级及以上底色为纯色,与条码有明细反差。奶包顶部奶提赋码要求:QRcode,大小≥1cm2。质量等级B级及以上底色为纯色,与条码有明细反差。奶提侧面大箱赋码要求:QRcode,大小≥2.25cm2(边长≥1.5cm)质量等级B级及以上底色为纯色,与条码有明细反差。大箱侧面,垂直的两面都赋码托盘赋码要求:Code128,条码精度≥20mil,高度≥20mm,等级在B级及以上底色为纯色,与条码有明细反差。托盘侧面,相互垂直的两面都赋码Fileno.:URS20170929Page:11of55Company/department:OfficeofBeijingAcctrueinShanghaiVersion:Rev5.0Title:光明乳业产线赋码系统需求规格说明书2.2.致优盒装奶盒赋码要求:QRcode,大小≥1cm2。质量等级B级及以上底色为纯色,与条码有明细反差。斜坡面塑箱赋码要求:Code128,条码精度≥12mil,高度≥10mm,等级在B级及以上底色为纯色,与条码有明细反差。塑箱侧面,垂直的两面都赋码托盘赋码要求:Code128,条码精度≥20mil,高度≥20mm,等级在B级及以上底色为纯色,与条码有明细反差。托盘侧面,相互垂直的两面都赋码2.3.致优杯装奶杯赋码要求:QRcode,大小≥1cm2。质量等级B级及以上底色为纯色,与条码有明细反差。奶盖顶部Fileno.:URS20170929Page:12of55Company/department:OfficeofBeijingAcctrueinShanghaiVersion:Rev5.0Title:光明乳业产线赋码系统需求规格说明书纸箱赋码要求:QRcode,大小≥2.25cm2(边长≥1.5cm)质量等级B级及以上底色为纯色,与条码有明细反差。大箱侧面,相互垂直的两面都赋码托盘赋码要求:Code128,条码精度≥20mil,高度≥20mm,等级在B级及以上底色为纯色,与条码有明细反差。托盘侧面,相互垂直的两面都赋码2.4.编码规则2.4.1.最小销售包装版本号1位产品编码3位字母数字序列码8位校验码4位莫斯利安致优盒装致优杯装Fileno.:URS20170929Page:13of55Company/department:OfficeofBeijingAcctrueinShanghaiVersion:Rev5.0Title:光明乳业产线赋码系统需求规格说明书注:最小包装码规则能保证218.34万亿不重复的码量,按照25个工厂每个工厂62条产线每条产线全年7*24小时不间断生产同一个产品,每小时37000杯的速度估算下来可以满足整个光明乳业四百多年不重复使用。码量算法:62的8次方,62代表大小写字母加数字2.4.2.莫斯利安奶提版本号2位产品编码3位字母数字序列码7位校验码4位莫斯利安提XT2.4.3.纸箱码规则版本号1位产品编码3位字母数字序列码8位校验码4位莫斯利安X致优杯装X2.4.4.中转箱版本号1位码生成日期6位序列码8位校验码4位致优盒装ZZ1709171234567812342.4.5.托盘版本号1位码生成日期6位序列码8位校验码4位Fileno.:URS20170929Page:14of55Company/department:OfficeofBeijingAcctrueinShanghaiVersion:Rev5.0Title:光明乳业产线赋码系统需求规格说明书T1709171234567812343.赋码管理系统功能需求3.1.基础信息维护3.1.1.产品管理主要是用来定义某种产品的规格和名称等产品信息。用户可以通过此模块来维护需要赋码生产的产品信息。同时,产品信息也可以通过数据文件或TTS追溯服务平台导入系统。需要对产品设置对应的包装比例及包装规格。业务数据:业务名称涉及数据项数据属性备注产品信息产品编码必填,7位数字或字母;product节点的productCode属性产品名称必填,60位汉字或英文product节点的productName属性产品子类必填,10位数字或字母subType节点的typeNo属性Fileno.:URS20170929Page:15of55Company/department:OfficeofBeijingAcctrueinShanghaiVersion:Rev5.0Title:光明乳业产线赋码系统需求规格说明书状态1使用0停用默认“使用”包装规格非必填,字符串类型subType节点的packageSpec属性计量单位计量单位subType节点的packUnit属性创建人默认为当前用户,不能修改创建日期默认为当前日期,可以修改备注product节点的comment属性编码长度16/20位码包装规格信息产品编码必填,从产品信息中取得产品子类资源码必填resCode节点的内容包装规格必填subType节点的packageSpec属性业务规则说明:Fileno.:URS20170929Page:16of55Company/department:OfficeofBeijingAcctrueinShanghaiVersion:Rev5.0Title:光明乳业产线赋码系统需求规格说明书1.增加产品信息时,产品编码和子类编码作为联合主键,不能重复产品编码定义到产品名称,子类编码可以定义到不同的包装规格或者比例2.修改产品信息时,产品编码和子类编码不能修改3.如果产品信息在生产任务中使用,则该产品信息不能被删除,需要程序给出准确的提示。如:提示该产品信息在生产任务中使用,请先删除该产品生产任务,然后再删除该产品信息的提示(删除操作和业务操作中的生产任务相联系,在下面会有详细介绍)3.1.2.包装规则管理每种产品对应一种或多种包装规范,生产前在系统中建立每种产品的包装规范,即有几级包装,每一包装中包括多少小包装。在生产任务中,需要指定所生产产品的对应的包装规范。生产过程中赋码系统根据产品对应的包装规范,通过显示屏幕指导现场包装人员进行包装作业,并控制各级包装层次的追溯码关联。名词解释:规则编码:就是为一个包装规范定义的一个编号;包装级别:就是定义某种产品分几级包装数量:后面级别号“数量”就是说需要多少个产品才能形成下级包装(输入10,就说明够10个小盒才能形成2级包装…);业务数据说明:业务名称涉及数据项备注包装规则主信息规则编码必填,60位数字或字母不可重复规则名称必填,60为汉字或英Fileno.:URS20170929Page:17of55Company/department:OfficeofBeijingAcctrueinShanghaiVersion:Rev5.0Title:光明乳业产线赋码系统需求规格说明书文状态使用、停用包装级别必填,整型数字包装比例根据包装规则明细中的各个级别的数量自动生成,不可修改,各级别数量用逗号隔开,例如:1,10,100创建人默认当前用户创建日期默认当前日期备注包装规则明细级别号根据包装级数从1开始顺序生成数量必填各级数量必须大于0,最大级的数量必须是1备注业务规则说明:1.包装明细数量要与包装级数相等2.修改时,包装规则主信息中只能修改规范名称、状态、创建日期和备注;3.如果包装规则已在任务中被使用,该条包装规则不能删除。Fileno.:URS20170929Page:18of55Company/department:OfficeofBeijingAcctrueinShanghaiVersion:Rev5.0Title:光明乳业产线赋码系统需求规格说明书3.1.3.工控机管理维护实际生产中所有工控机信息。工控机是部署在生产线上执行生产的PC。在后续设置生产线时,需要指定是由哪个工控机来控制该生产线的。业务规则说明:业务名称涉及数据项备注工控机信息编号IP地址状态3.1.4.生产线管理此处设置产品生产时所使用的生产线的信息。包括车间信息,生产线信息,定义生产线的工位数量,定义每个工位有哪些输入设备和输出设备。每个工位之间以什么方式关联。在执行生产任务的时候,系统按照生产线信息建立关联关系。生产线设置包含两个重要组成部分,一个是设置工位,另一个是设置工位所对应的输入和输出设备。其中生产线是树型结构,工位是生产线树型结构的叶节点。生产线包含若干种工位级别。每种工位级别包含若干个工位。每个工位包含输入输出设备。Fileno.:URS20170929Page:19of55Company/department:OfficeofBeijingAcctrueinShanghaiVersion:Rev5.0Title:光明乳业产线赋码系统需求规格说明书业务数据说明业务名称涉及数据项备注生产线信息生产线编码必填,不可重复生产线名称必填父生产线编码直接取得上级节点的生产线编码,不可修改,根节点的父生产线编码为空生产线状态0停用1使用生产线负责人必填生产线备注工位信息工位编码必填,不可重复工位名称必填工位级别自动生成,不可修改,一个生产线上增加的第一个工位级别是1,之后每增加一个工位,级别加1工位状态0停用;1使用负责人必填备注输入设备信息设备编码只显示,不可修改设备名称只显示,不可修改设备类型只显示,不可修改Fileno.:URS20170929Page:20of55Company/department:OfficeofBeijingAcctrueinShanghaiVersion:Rev5.0Title:光明乳业产线赋码系统需求规格说明书所属IP只显示,不可修改所属端口只显示,不可修改是否使用只显示,不可修改设备属性只显示,不可修改波特率可以修改,修改的参数只对当前生产线有效奇偶校验位可以修改,修改的参数只对当前生产线有效停止位可以修改,修改的参数只对当前生产线有效等待时间可以修改,修改的参数只对当前生产线有效数据位可以修改,修改的参数只对当前生产线有效是否测试打印只显示,不可修改输出设备输出设备编码只显示,不可修改输出设备名称只显示,不可修改设备类型只显示,不可修改延迟时间可以修改,修改的参数只对当前生产线有效所属IP只显示,不可修改Fileno.:URS20170929Page:21of55Company/department:OfficeofBeijingAcctrueinShanghaiVersion:Rev5.0Title:光明乳业产线赋码系统需求规格说明书端口号只显示,不可修改工控机信息通讯地址IP地址工控机操作员指定某用户业务规则说明1.对于一个工位,需要先添加输入设备,在输入设备的基础上添加输出设备,输入设备和输出设备是一对多的关系。2.如果1、2工位都有多个输入设备,要考虑1、2工位输入设备的关联3.剔除设备与错误取消项不能同时使用4.不能增加重复的输入或输出设备5.当生产线有下级生产线或工位时,不能删除3.2.生产线业务光明生产线追溯码关联方式均为扫描关联:当子级追溯码的扫描数量达到包装要求时,通过扫描父级标签建立关联关系3.2.1.莫斯利安线莫斯利安线包赋码过程描述:奶包分上、下层采集,每次采集6包,自动装提后将上下层数据合并为一个待包装提,奶包数据不完整则整提剔除,完整则即进行提包关Fileno.:URS20170929Page:22of55Company/department:OfficeofBeijingAcctrueinShanghaiVersion:Rev5.0Title:光明乳业产线赋码系统需求规格说明书联;提通过二次采集自动装箱,采集箱码后进行提箱关联;箱完成一托,人工组托并采集托盘码进行箱托关联。4级包装:奶包、奶提、箱、托追溯码:均为提前印刷或贴标莫斯利安生产线设备布局示意图Fileno.:URS20170929Page:23of55Company/department:OfficeofBeijingAcctrueinShanghaiVersion:Rev5.0Title:光明乳业产线赋码系统需求规格说明书赋码流程:Fileno.:URS20170929Page:24of55Company/department:OfficeofBeijingAcctrueinShanghaiVersion:Rev5.0Title:光明乳业产线赋码系统需求规格说明书1)奶包码内外道6个一组一次采集,采集成功系统存储,形成奶12个一包数据组,采集不成功的系统补码。2)自动装提机完成装提后,奶提码采集视觉对奶提码进行读取,读取成功,系统自动完成奶包码与提码关联;奶提码采集失败,或者奶包码数据组中有虚拟码在线自动剔除。3)奶提在进入自动装箱机之前,奶提码二次采集相机对奶提码在一次进行采集,采集成功,奶提码存入系统形成待提箱待关联队列,采集不成功在线自动剔除Fileno.:URS20170929Page:25of55Company/department:OfficeofBeijingAcctrueinShanghaiVersion:Rev5.0Title:光明乳业产线赋码系统需求规格说明书4)自动装箱完成后,在线自动采集箱码,采集成功,箱码进入待关联托盘码队列,采集失败声光报警停线,人工补扫。5)人工装托,当大箱码采集成功数量达到箱托包装比例时,人工扫描托盘码,系统完成箱托关联。6)托盘绕膜,生产入库。3.2.2.致优盒装线致优盒装线赋码过程描述:小盒单个自动采集,人工装箱(RFID周转箱),人工采集箱码后进行盒箱关联;箱码经二次自动采集后,人工组托并采集托盘码进行箱托关联。3级包装:奶盒、箱、托追溯码:均为提前印刷或贴标Fileno.:URS20170929Page:26of55Company/department:OfficeofBeijingAcctrueinShanghaiVersion:Rev5.0Title:光明乳业产线赋码系统需求规格说明书致优盒装生产线设备布局示意图Fileno.:URS20170929Page:27of55Company/department:OfficeofBeijingAcctrueinShanghaiVersion:Rev5.0Title:光明乳业产线赋码系统需求规格说明书赋码流程:Fileno.:URS20170929Page:28of55Company/department:OfficeofBeijingAcctrueinShanghaiVersion:Rev5.0Title:光明乳业产线赋码系统需求规格说明书1)奶盒在线自动分盒,盒码采集视觉对奶盒盖上的进行采集,采集成功奶盒码存入系统,并形成盒码待关联队列,采集失败,在线自动剔除。2)人工进行装框,单盒码采集数量达到装框数量时,人工扫描框码,系统自动完成盒码与框码关联,工位显示屏显示框码采集计数。Fileno.:URS20170929Page:29of55Company/department:OfficeofBeijingAcctrueinShanghaiVersion:Rev5.0Title:光明乳业产线赋码系统需求规格说明书3)完成装框产品人工转移至框运输输送线,框码二次采集读码器对框码进行二次采集,采集成功,框码存入系统形成框待关联托盘数据队列,采集失败声光报警,人工补扫描。4)人工装托,当框码采集数量达到框托包装比例时,人工扫描托盘一维码,系统自动完成框托关联。5)生产入库3.2.3.致优杯装线致优杯装线赋码过程描述:杯码单个自动采集,人工装箱,人工采集箱码后进行杯箱关联;箱码经二次自动采集后,人工组托并采集托盘码进行箱托关联。3级包装:奶盒、箱、托追溯码:均为提前印刷或贴标Fileno.:URS20170929Page:30of55Company/department:OfficeofBeijingAcctrueinShanghaiVersion:Rev5.0Title:光明乳业产线赋码系统需求规格说明书致优杯装生产线设备布局示意图Fileno.:URS20170929Page:31of55Company/department:OfficeofBeijingAcctrueinShanghaiVersion:Rev5.0Title:光明乳业产线赋码系统需求规格说明书赋码流程:Fileno.:URS20170929Page:32of55Company/department:OfficeofBeijingAcctrueinShanghaiVersion:Rev5.0Title:光明乳业产线赋码系统需求规格说明书1)杯码采集视觉对杯盖标签码进行在线采集,采集成功,系统自动存储,并形成杯码待关联箱码数据队列;采集失败在线自动剔除。2)读取成功的奶杯通过后面的分流装置进行左右分流(左边一箱,右边一箱)。3)人工装箱,封箱人员对箱码进行采集,采集成功系统自动完成奶杯Fileno.:URS20170929Page:33of55Company/department:OfficeofBeijingAcctrueinShanghaiVersion:Rev5.0Title:光明乳业产线赋码系统需求规格说明书与箱码关联。4)完成装箱产品人工转移至箱运输输送线,箱码二次采集读码器对箱码进行二次采集,采集成功,箱码存入系统形成框待关联托盘数据队列,采集失败声光报警,人工补扫描。5)箱码扫描数量达到箱托比例时,人工扫描托盘码,系统自动完成箱托关联。6)人工码托,生产入库3.3.单线硬件设备清单莫斯利安设备名称品牌型号数量单位备注一体机爱创定制1套含机柜,主机,触摸屏,机柜,嵌入式键盘(需远离现场冲洗作业)UPS山特K1000-pro1台续航时间实测≧15minFileno.:URS20170929Page:34of55Company/department:OfficeofBeijingAcctrueinShanghaiVersion:Rev5.0Title:光明乳业产线赋码系统需求规格说明书奶包读码器DatalogicMatrix300N2套奶提读码器DatalogicMatrix210N1套奶提二次采集读码器DatalogicMatrix210N1套大箱读码器DatalogicMatrix300N1套手持扫描枪Honeywell19023套TTS智能终端爱创定制2套剔除系统爱创定制1套IO卡研华17611套交换机Cisco8口1台整线集成(视觉支架和信号交互)爱创定制1套安装耗爱创定制1套串口延长线等。Fileno.:URS20170929Page:35of55Company/department:OfficeofBeijingAcctrueinShanghaiVersion:Rev5.0Title:光明乳业产线赋码系统需求规格说明书材致优盒装设备名称品牌型号数量单位备注一体机爱创定制1套含机柜,主机,触摸屏,机柜,UPS,嵌入式键盘UPS山特K1000-pro1台奶盒读码器DatalogicMatrix300N2套塑箱读码器honeywellGenesis_7580g4套2台扫描箱码,2台异常处理,根据生产人员要求,对型号进行更改。塑箱二次采集读码器DatalogicMatrix300N1套领鲜物流要求塑箱标签为一Fileno.:URS20170929Page:36of55Company/department:OfficeofBeijingAcctrueinShanghaiVersion:Rev5.0Title:光明乳业产线赋码系统需求规格说明书维码。托盘扫描枪DatalogicMatrix300N1套TTS智能终端爱创定制2套剔除系统爱创定制2套IO卡研华17611套PCI串口卡MOXACP-168U1套交换机Cisco8口1台整线集成(视觉支架和信号交互)爱创定制1套安装耗材爱创定制1套串口延长线等致优杯装设备名称品牌型号数量单位备注一体机爱创定制1套含机柜,主机,触摸屏,机Fileno.:URS20170929Page:37of55Company/department:OfficeofBeijingAcctrueinShanghaiVersion:Rev5.0Title:光明乳业产线赋码系统需求规格说明书柜,嵌入式键盘UPS山特K1000-pro1台奶杯读码器DatalogicMatrix300N1套纸箱扫描平台honeywellGenesis_7580g4套2台扫描箱码,2台异常处理,根据生产人员要求,对型号进行更改。纸箱二次采集读码器DatalogicMatrix300N1套领鲜物流要求纸箱标签为二维码。托盘扫描枪Honeywell19021套TTS智能终端爱创定制1套剔除系统爱创定制1套IO卡研华17611套Fileno.:URS20170929Page:38of55Company/department:OfficeofBeijingAcctrueinShanghaiVersion:Rev5.0Title:光明乳业产线赋码系统需求规格说明书PCI串口卡MOXACP-168U1套奶杯分流输送线(含分流机构)爱创定制1套纸箱码二次采集输送线爱创定制1条交换机Cisco8口1台整线集成(视觉支架和信号交互)爱创定制1套安装耗材爱创定制1套串口延长线等。3.4.现场改造图纸致优盒装Fileno.:URS20170929Page:39of55Company/department:OfficeofBeijingAcctrueinShanghaiVersion:Rev5.0Title:光明乳业产线赋码系统需求规格说明书致优杯装Fileno.:URS20170929Page:40of55Company/department:OfficeofBeijingAcctrueinShanghaiVersion:Rev5.0Title:光明乳业产线赋码系统需求规格说明书莫酸Fileno.:URS20170929Page:41of55Company/department:OfficeofBeijingAcctrueinShanghaiVersion:Rev5.0Title:光明乳业产线赋码系统需求规格说明书Fileno.:URS20170929Page:42of55Company/department:OfficeofBeijingAcctrueinShanghaiVersion:Rev5.0Title:光明乳业产线赋码系统需求规格说明书3.5.综合布线图纸Fileno.:URS20170929Page:43of55Company/department:OfficeofBeijingAcctrueinShanghaiVersion:Rev5.0Title:光明乳业产线赋码系统需求规格说明书3.6.系统管理3.6.1.设备维护管理对生产过程中需要用到的各种硬件设备的信息维护,包括采集设备、显示设备、打印设备、剔除设备、分流设备和停线设备等业务数据说明业务名称涉及数据项备注设备类型信息(应该是基础配置信息,根据系统所支持的设备类型决定)设备类型编码1采集设备2显示设备3打印设备4剔除设备设备类型名称波特率奇偶校验位数据位停止位延迟时间输入输出设备类型0输入设备1输出设备采集设备类型0单输入1光栅网络标识1串口2网口Fileno.:URS20170929Page:44of55Company/department:OfficeofBeijingAcctrueinShanghaiVersion:Rev5.0Title:光明乳业产线赋码系统需求规格说明书备注设备信息设备编码必填,不可重复设备名称必填设备IP设备的网络IP地址,必填,不可重复设备状态0停用1使用设备类型从设备信息中选择设备端口从端口列表中选择,不可重复设备备注业务规则说明1.设备类型信息是指系统支持的硬件设备的类型以及技术参数等信息。由系统所支持的硬件种类决定,用户不可修改。2.设备信息是指某种设备类型下的具体设备,由设备编码唯一标识,增加设备时,设备编码不可重复,修改时设备编码不可修改3.设备IP和设备端口不可重复3.6.2.用户管理维护用户信息。用户通过此模块建立的帐号登录系统进行相应的操作业务数据说明Fileno.:URS20170929Page:45of55Company/department:OfficeofBeijingAcctrueinShanghaiVersion:Rev5.0Title:光明乳业产线赋码系统需求规格说明书业务名称涉及数据项备注用户信息用户编码必填,不可重复用户名称必填备注创建人当前操作用户,系统显示,不可修改创建时间创建用户的当前时间,系统显示,不可修改业务规则说明1.用户编码是唯一标识,不可重复,修改用户信息时不能修改用户编码3.6.3.权限管理维护角色信息,配置用户对应的角色和角色对应的模块权限和元素控制权限。业务数据说明业务名称涉及数据项备注角色信息角色编码必填,不可重复角色名称必填备注用户角色关联关系用户编码从用户信息中取得角色编码从角色信息中取得Fileno.:URS20170929Page:46of55Company/department:OfficeofBeijingAcctrueinShanghaiVersion:Rev5.0Title:光明乳业产线赋码系统需求规格说明书权限信息角色编码模块树型结构显示,复选框方式勾选元素ID模块对应的所有元素的ID,由系统列出,不可编辑元素名称元素ID对应的名称,系统列出,不可编辑权限设置单选按钮:全部、只读、隐藏业务规则说明1.一个用户可以有多个角色,一个角色可以赋予多个用户2.权限信息包括角色所能访问的模块和模块中对应界面元素的控制权限3.6.4.个人密码修改用户修改自己的登录密码业务数据说明业务名称涉及数据项备注Fileno.:URS20170929Page:47of55Company/department:OfficeofBeijingAcctrueinShanghaiVersion:Rev5.0Title:光明乳业产线赋码系统需求规格说明书用户密码原密码必填,判断与用户密码是否一致,星号掩盖新密码必填,重复输入一次密码确认,星号掩盖业务规则说明1.原密码必须与用户原有密码相同2.新密码和新密码确认必须相同3.6.5.系统授权许可系统采用授权许可方式使用。只有具备有效的许可文件,用户才可以登录使用系统。如果授权许可过期,需要重要申请许可文件,才能使用系统。(供应商不得以授权形式控制用户正常使用软件)授权许可文件应为二进制加密文件。授权许可加密文件应跟服务器及客户端进行绑定,更换安装机器需要重新申请生成许可文件。考虑采用CA证书授权方式。Fileno.:URS20170929Page:48of55Company/department:OfficeofBeijingAcctrueinShanghaiVersion:Rev5.0Title:光明乳业产线赋码系统需求规格说明书3.6.6.异常处理在实际生产过程中,会因为一些因素产生一些异常,这个时候就需要在赋码系统里做对应的处理,来保障生产的连续性及赋码数据的准确性。以下是常见异常场景及对应处理方式描述3.6.6.1.装提机里发现奶包破损场景描述:在装提机里发现有奶包破损处理方式:如果破损奶包还未被读码器采集,直接拿走即可,不用在赋码系统里做任何处理,如果破损奶包已经被读码器成功采集,这个时候需要在完成装提后,提从装提机里出来并成功采集提码后对破损的奶包进行替换处理,需要用未扫描过的奶包对已破损的奶包进行替换。3.6.6.2.装提机发现奶包掉包场景描述:装提机在抓取6个奶包的时候出现掉包处理方式:掉包后若奶包未损坏,重新放入即可。3.6.6.3.满托后漏奶处理场景描述:满拖后发现有个别奶包有漏奶现象处理方式:翻托找出漏奶产品,对漏奶奶包进行替换处理,若是生产结束的最后一托盘产品,没有可用的替换奶包时,直接取消整提包装关系,报废整提产品,提所在箱自动变成零箱,所在托自动变成零托。Fileno.:URS20170929Page:49of55Company/department:OfficeofBeijingAcctrueinShanghaiVersion:Rev5.0Title:光明乳业产线赋码系统需求规格说明书3.6.6.4.零头箱、零头托处理场景描述:在批次生产结束时,经常会有产品不满箱和不满托的情况出现处理方式:直接在赋码系统的提扫描工位进行零箱处理,在箱扫描工位进行零托处理,即可完成正常的关联操作。3.6.6.5.拼箱处理场景描述:如果两条产线在做同一产品,并且两条线在生产结束时都产生了零头箱,需要对这两个零头箱进行拼箱处理;处理方式:在一条线对零头箱做散装处理,把散装处理的零头箱里的提拼到另一条产线的零头箱里,完成拼箱处理3.6.6.6.致优装箱/框时发现漏奶或者喷码模糊场景描述:致优产品在人工装箱或者装框前,会人工检查奶杯或奶盒是否漏奶,或者三期喷码是否清晰,若漏奶或者喷码模糊,就会把对应产品报废处理处理方式:在赋码系统里对需要报废的产品进行取消操作,直接将需要报废产品的二维码在异常处理扫描平台前扫描一下即可完成取消操作。3.6.6.7.网络异常处理场景描述:网络线路或者网络设备出现故障,造成网络中断处理方式:布设全冗余线路和设备,在主网络线路及设备出现故障时自动切换到备用线路和设备,保障赋码系统稳定运行。(自动切换时间在10秒内完成)Fileno.:URS20170929Page:50of55Company/department:OfficeofBeijingAcctrueinShanghaiVersion:Rev5.0Title:光明乳业产线赋码系统需求规格说明书3.6.6.8.压缩空气异常(压缩空气用量3-8bar)场景描述:现场压缩空气供应异常(中断或者压力不够)处理方式:现场剔除机构有加装剔除确认传感器,若压缩空气供应异常,会造成剔除失败,同时剔除确认传感器检测不到被剔除产品,就会触发赋码报警器报警提醒现场操作人员3.6.6.9.供电异常场景描述:现场供应出现异常中断处理方式:现场赋码系统设备有不间断电源UPS供电保障,在出现异常断电时操作员及时去手工暂停赋码任务并关闭工控机即可,不会造成赋码数据丢失3.6.6.10.取检处理场景描述:莫酸产品完工入库后,会进行取检处理处理方式:取检处理的产品建议在仓库系统里做抽检出库处理。3.6.6.11.产品在仓库出现翻托情况场景描述:产品在仓库因出现漏奶等现象,需要翻托处理处理方式:如果在仓库出现翻托现象,可以用WMS系统来完成关联关系重组来发送给赋码系统,如果需要退货到工厂,也可以在产线取消关联再重组关联Fileno.:URS20170929Page:51of55Company/department:OfficeofBeijingAcctrueinShanghaiVersion:Rev5.0Title:光明乳业产线赋码系统需求规格说明书4.备品备件(维护包,需客户自备)为包装赋码系统软硬件系统的高可用性,需要准备关键硬件设备的备件,以下是具体清单。设备名称品牌型号数量单位备注一体机爱创定制1套含机柜,主机,触摸屏,机柜,嵌入式键盘UPS山特K1000-pro1台续航时间实测≧15min奶包读码器DatalogicMatrix300N1套奶提读码器DatalogicMatrix210N1套手持扫描枪Honeywell19023套IO卡研华17611套交换机Cisco8口1台Fileno.:URS20170929Page:52of55Company/department:OfficeofBeijingAcctrueinShanghaiVersion:Rev5.0Title:光明乳业产线赋码系统需求规格说明书5.赋码系统上线交付清单赋码系统在完成现场安装调试且试运行稳定后,需要给用户交付以下清单:软硬件说明书、操作手册现场电气、机械图纸。赋码系统操作SOP赋码系统培训记录安装调试确认单;试运行通过记录6.ESC接口6.1.接口数据范围TTS-->ESC:产品主数据ESC-->TTS:生产数据MES-->ESC:生产工单信息ESC-->MES:生产工单号、生产数量ESC-->WMS:生产数据(按托上传)Fileno.:URS20170929Page:53of55Company/department:OfficeofBeijingAcctrueinShanghaiVersion:Rev5.0Title:光明乳业产线赋码系统需求规格说明书6.2.TTS接口数据内容产品主数据:通过接口从TTS同步导入系统。产品主数据内容:产品编码、产品名称、规格型号、保质期、单位、包装比例(待定)等生产数据:ESC可实时将生产线上完成的托盘级包装关系上传至TTS;也可以在任务结束后,将整批包装数据上TTS。生产数据内容:工厂代码、生产线号、物料编码、生产批号、班组号、托盘级包装关系数据6.3.MES接口数据内容数据接口清单系统名称系统接口数据流向相关系统数据清单备注Fileno.:URS20170929Page:54of55Company/department:OfficeofBeijingAcctrueinShanghaiVersion:Rev5.0Title:光明乳业产线赋码系统需求规格说明书赋码系统生产任务←MES生产工单号、产线编号、物料编码、生产量、计量单位、生产日期、保质期补充数据:生产批次号、包装比例、规格型号注:如无法提供包装比例,建议手动在赋码系统维护,在任务启动之前,手动选填莫斯利安箱、垛赋码→MES莫斯利安单品赋码:生产工单号、生产数量、莫斯利安箱赋码:生产工单号、生产数量莫斯利安垛赋码:生产工单号、生产数量 致优赋码→MES致优单品赋码:生产工单号、生产数量致优箱赋码:生产工单号、生产数量致优垛赋码:生产工单号、生产数量 Fileno.:URS20170929Page:55of55Company/department:OfficeofBeijingAcctrueinShanghaiVersion:Rev5.0Title:光明乳业产线赋码系统需求规格说明书6.4.WMS接口数据内容ESC在生产过程中,每完成一个托盘级包装关系数据,即时上传WMS。数据内容:生产线、物料编码、生产批号、托盘级包装关系数据
