- 文档大小:203.71 KB
- 文档格式:pdf
- 约 3页
- 2021-11-23 发布
- 举报
已阅读完毕,您还可以下载文档进行保存
- 1、本文档共3页,内容下载后可编辑。
- 2、本文档内容版权归属内容提供方,所产生的收益全部归内容提供方所有。如果您对本文有版权争议,可选择认领。
- 3、本文档由用户上传,本站不保证质量和数量令人满意,可能有诸多瑕疵,付费之前,请仔细先通过免费阅读内容等途径辨别内容交易风险。如存在严重挂羊头卖狗肉之情形,可联系本站下载客服投诉处理。

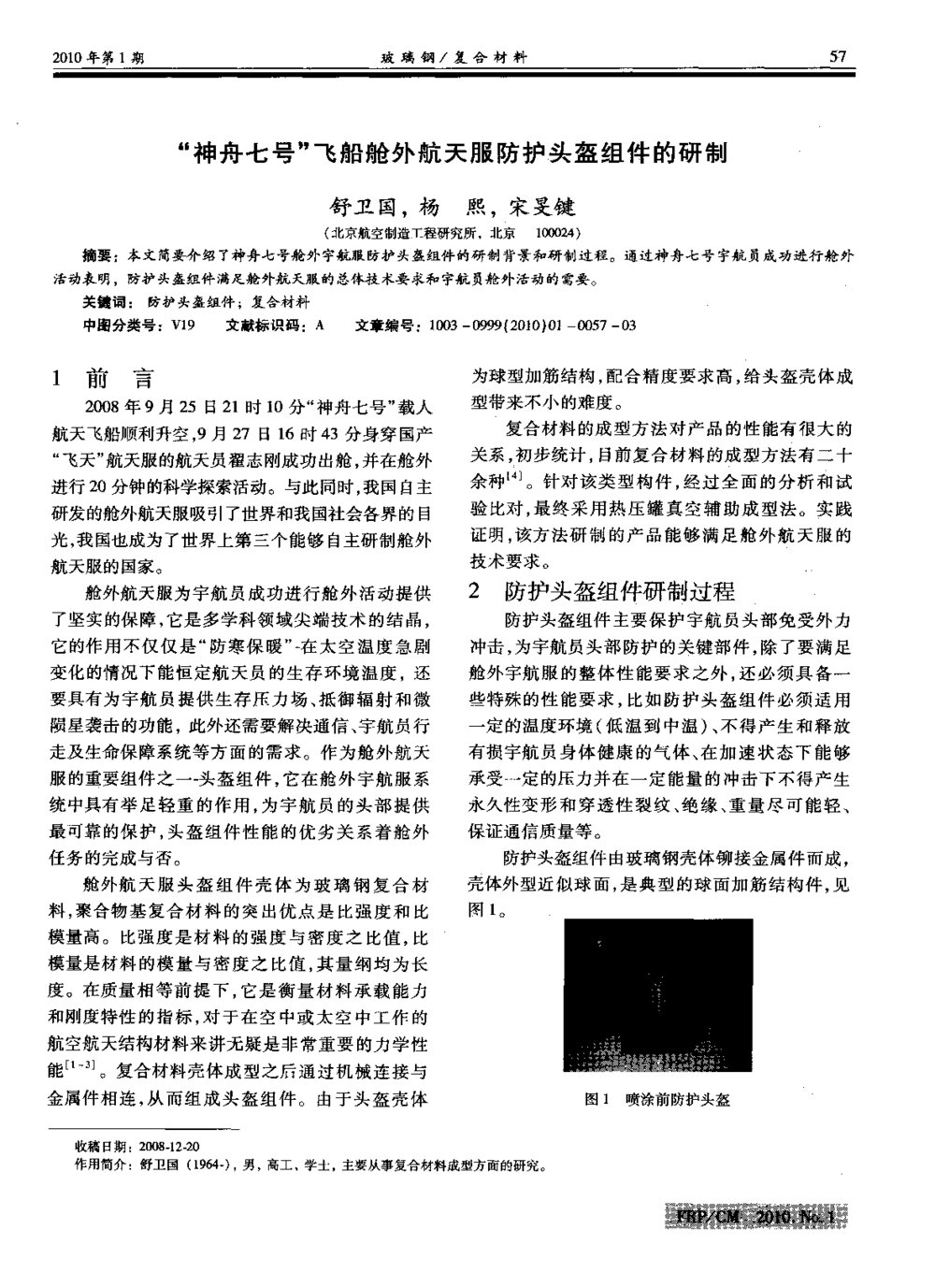

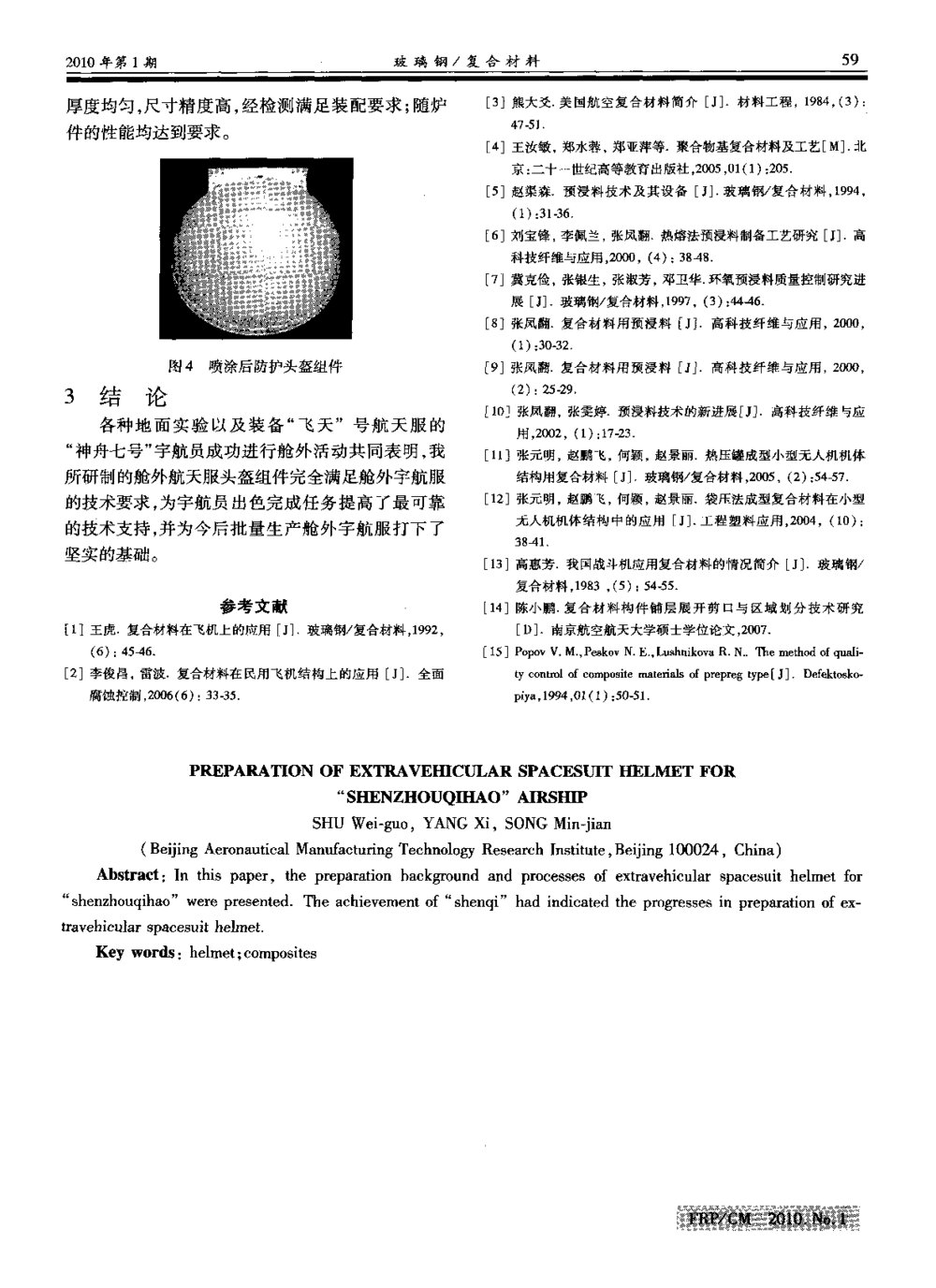

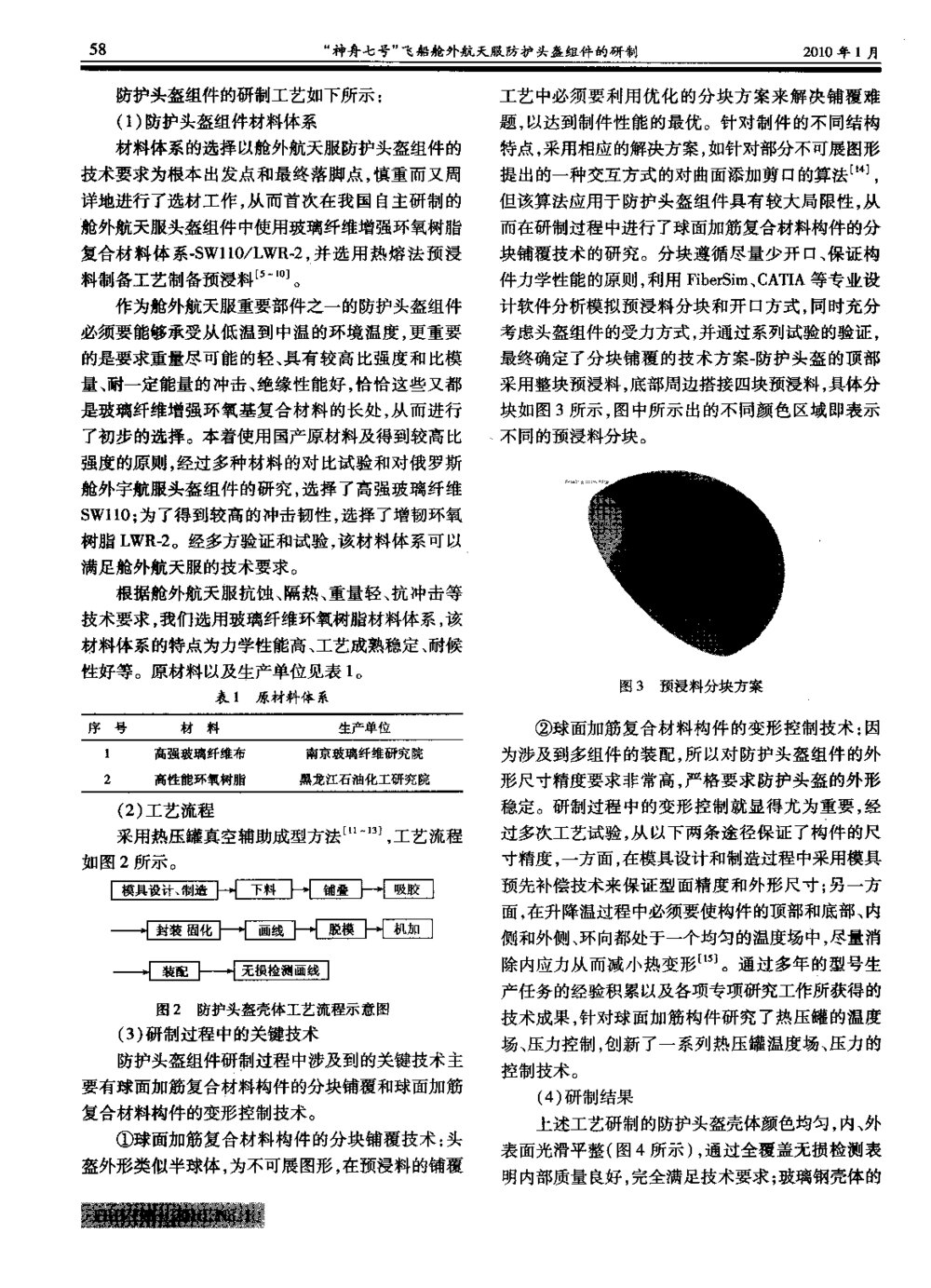

58“ ” 神舟七号飞船舱外航天服防护头盔组件的研制 2010年1月 防护头盔组件的研制工艺如下所示: (1)防护头盔组件材料体系 材料体系的选择以舱外航天服防护头盔组件的 技术要求为根本出发点和最终落脚点,慎重而又周 详地进行了选材工作,从而首次在我国自主研制的 舱外航天服头盔组件中使用玻璃纤维增强环氧树脂 复合材料体系.SW110/LWR-2,并选用热熔法预浸 料制备工艺制备预浸料-1o]。 作为舱外航天服重要部件之一的防护头盔组件 必须要能够承受从低温到中温的环境温度,更重要 的是要求重量尽可能的轻、具有较高比强度和比模 量、耐一定能量的冲击、绝缘性能好,恰恰这些又都 是玻璃纤维增强环氧基复合材料的长处,从而进行 了初步的选择。本着使用国产原材料及得到较高比 强度的原则,经过多种材料的对比试验和对俄罗斯 舱外宇航服头盔组件的研究,选择了高强玻璃纤维 SW110;为了得到较高的冲击韧性,选择了增韧环氧 树脂LWR-2。经多方验证和试验,该材料体系可以 满足舱外航天服的技术要求。 根据舱外航天服抗蚀、隔热、重量轻、抗冲击等 技术要求,我们选用玻璃纤维环氧树脂材料体系,该 材料体系的特点为力学性能高、工艺成熟稳定、耐候 性好等。原材料以及生产单位见表1。 表1原材料体系 (2)工艺流程 “ 采用热压罐真空辅助成型方法,工艺流程 如图2所示。 模具设计、制造H 下料H 铺叠H 吸胶— -_叫塾鳌墅H垡H堕H垫I 图2防护头盔壳体工艺流程示意图 (3)研制过程中的关键技术 防护头盔组件研制过程中涉及到的关键技术主 要有球面加筋复合材料构件的分块铺覆和球面加筋 复合材料构件的变形控制技术。① 球面加筋复合材料构件的分块铺覆技术:头 盔外形类似半球体,为不可展图形,在预浸料的铺覆 工艺中必须要利用优化的分块方案来解决铺覆难 题,以达到制件性能的最优。针对制件的不同结构 特点,采用相应的解决方案,如针对部分不可展图形 提出的一种交互方式的对曲面添加剪口的算法¨ , 但该算法应用于防护头盔组件具有较大局限性,从 而在研制过程中进行了球面加筋复合材料构件的分 块铺覆技术的研究。分块遵循尽量少开口、保证构 件力学性能的原则,利用FiberSim、CATIA等专业设 计软件分析模拟预浸料分块和开口方式,同时充分 考虑头盔组件的受力方式,并通过系列试验的验证, 最终确定了分块铺覆的技术方案一防护头盔的顶部 采用整块预浸料,底部周边搭接四块预浸料,具体分 块如图3所示,图中所示出的不同颜色区域即表示 不同的预浸料分块。 图3预浸料分块方案② 球面加筋复合材料构件的变形控制技术:因 为涉及到多组件的装配,所以对防护头盔组件的外 形尺寸精度要求非常高,严格要求防护头盔的外形 稳定。研制过程中的变形控制就显得尤为重要,经 过多次工艺试验,从以下两条途径保证了构件的尺 寸精度,一方面,在模具设计和制造过程中采用模具 预先补偿技术来保证型面精度和外形尺寸;另一方 面,在升降温过程中必须要使构件的顶部和底部、内 侧和外侧、环向都处于一个均匀的温度场中,尽量消除内应力从而减小热变形¨ 。通过多年的型号生 产任务的经验积累以及各项专项研究工作所获得的 技术成果,针对球面加筋构件研究了热压罐的温度 场、压力控制,创新了一系列热压罐温度场、压力的 控制技术。 (4)研制结果 上述工艺研制的防护头盔壳体颜色均匀,内、外 表面光滑平整(图4所示),通过全覆盖无损检测表 明内部质量良好,完全满足技术要求;玻璃钢壳体的 2010年第1期 玻璃钢/复合材料 59 厚度均匀,尺寸精度高,经检测满足装配要求;随炉 件的性能均达到要求。 图4喷涂后防护头盔组件 3结论 “ ” 各种地面实验以及装备飞天号航天服的“” 神舟七号宇航员成功进行舱外活动共同表明,我 所研制的舱外航天服头盔组件完全满足舱外宇航服 的技术要求,为宇航员出色完成任务提高了最可靠 的技术支持,并为今后批量生产舱外宇航服打下了 坚实的基础。 参考文献 [1]王虎.复合材料在飞机上的应用[J].玻璃钢/复合材料,1992, (6):4546. [2]李俊昌,雷波.复合材料在民用飞机结构上的应用[J].全面 腐蚀控制,2006(6):33-35. [3]熊大爻.美国航空复合材料简介[J].材料工程,1984,(3): 47-51. [4]王汝敏,郑水蓉,郑亚萍等.聚合物基复合材料及工艺[M].北 京:二十一世纪高等教育出版社,2005,01(1):205. [5]赵渠森.预浸料技术及其设备[J].玻璃钢/复合材料,1994, (1):31-36. [6]刘宝锋,李佩兰,张凤翻.热熔法预浸料制备工艺研究[J].高 科技纤维与应用,2000,(4):3848. [7]冀克俭,张银生,张淑芳,邓卫华.环氧预浸料质量控制研究进 展[J].玻璃钢/复合材料,1997,(3):4446. [8]张凤翻.复合材料用预浸料[J].高科技纤维与应用,2000, (1):30-32. [9]张风翻.复合材料用预浸料[J].高科技纤维与应用,2000, (2):25-29. [1O]张凤翻,张雯婷.预浸料技术的新进展[J].高科技纤维与应 用,2002,(1):17-23. [11]张元明,赵鹏飞,何颖,赵景丽.热压罐成型小型无人机机体 结构用复合材料[J].玻璃钢/复合材料,2005,(2):54-57. [12]张元明,赵鹏飞,何颖,赵景丽.袋压法成型复合材料在小型 无人机机体结构中的应用[J].工程塑料应用,2004,(1O): 38.41. [13]高惠芳.我国战斗机应用复合材料的情况简介[J].玻璃钢/ 复合材料,1983,(5):54-55. [14]陈小鹏.复合材料构件铺层展开剪口与区域划分技术研究 [D].南京航空航天大学硕士学位论文,2007. — [15JPopovV.M.,PeskovN.E.,LushnikovaR.NThemethodofquali tycontrolofcompositematerialsofprepregtype[J].Defektosko- piya,1994,01(1):50-51. ’’’ PREPA量【AI_lUoEXIRAVEHJCULARSPACESUITHELMETFoR“Ⅱ”Ⅱ SHENZHoUQIAoAHIP — SHUWeiguo,YANGXi,SONGMin-jian (BeijingAeronauticalManufacturingTechnologyResearchInstitute,Beijing100024,China) Abstract:Inthispaper,thepreparationbackgroundandprocessesofextravehicularspacesuithelmetfor“” “” shenzhouqihaowerepresented.Theachievementofshenqihadindicatedtheprogressesinpreparationofex- travehicularspacesuithelmet. Keywords:helmet;composites
您可能关注的文档
- “离位”增韧复合材料准静态压入损伤特性研究.pdf
- “十二五”复合材料发展重点和方向解读.pdf
- “珠串”堆叠超结构的介孔铁酸锌的制备与表征.pdf
- (001)应变对正交相Ca2 P0.25 Si0.75能带结构及光学性质的影响.pdf
- 0.8设计系数用X80管线钢在近中性pH溶液中的应力腐蚀开裂行为.pdf
- 0.20mm CGO硅钢高温退火Goss晶粒起源及异常长大行为研究.pdf
- 0Cr16Ni5Mo低碳马氏体不锈钢的热变形行为及其热加工图.pdf
- 0Cr17Ni4Cu4Nb钢制螺钉断裂原因分析.pdf
- 1.5MW风机叶片模具加热工艺研究与技术创新.pdf
- 1.5MW风机叶片VARI工艺模拟分析及验证.pdf
- 2.5维机织复合材料低速冲击性能研究.pdf
- 2.25Cr-1Mo钢后续热处理中的磷偏聚行为.pdf
- 2A50锻铝三点弯曲试验与高分辨率CT成像分析.pdf
- 2A12与2A11铝合金超声波焊接工艺与组织研究.pdf
- 2MW风机复合材料叶片材料及工艺研究.pdf
- 3Cr2W8V模具钢激光表面相变硬化层性能的研究.pdf
- 3D打印技术及先进应用研究进展.pdf
- 3D打印技术研究现状和关键技术.pdf
- 5%鱼藤酮悬浮剂的研制.pdf
- 5(6)-氨基-1-(4-氨基苯基)-1,3,3-三甲基茚满的合成及其固化特性研究.pdf
- 清华君
- 该用户很懒,什么也没介绍
相关文档
- “离位”增韧复合材料准静态压入损伤特性研究.pdf2021-11-235页
- “十二五”复合材料发展重点和方向解读.pdf2021-11-232页
- “珠串”堆叠超结构的介孔铁酸锌的制备与表征.pdf2021-11-235页
- (001)应变对正交相Ca2 P0.25 Si0.75能带结构及光学性质的影响.pdf2021-11-236页
- 0.8设计系数用X80管线钢在近中性pH溶液中的应力腐蚀开裂行为.pdf2021-11-237页
- 0.20mm CGO硅钢高温退火Goss晶粒起源及异常长大行为研究.pdf2021-11-237页
- 0Cr16Ni5Mo低碳马氏体不锈钢的热变形行为及其热加工图.pdf2021-11-237页
