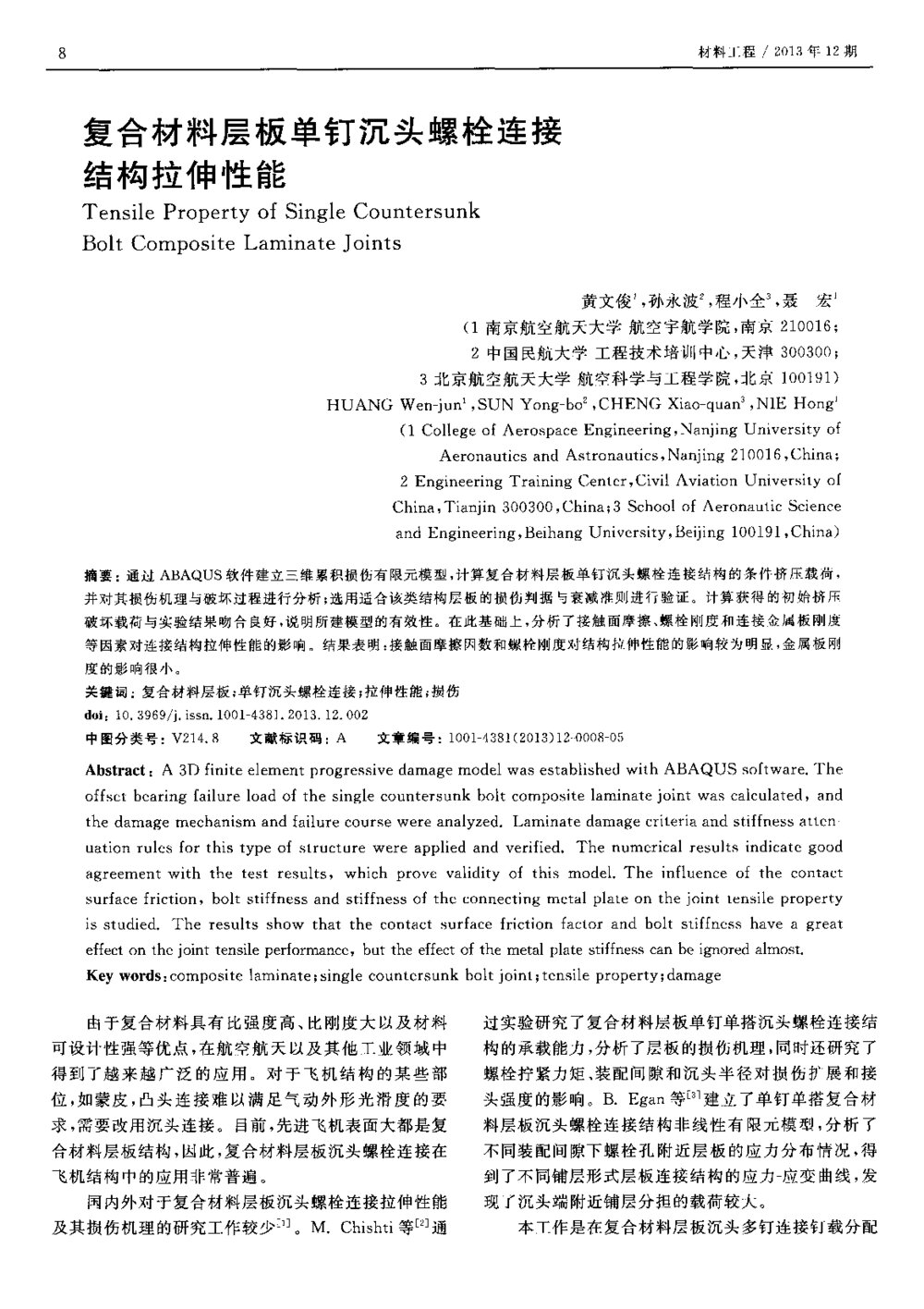

8 材料工程/2013年12期 复合材料层板单钉沉头螺栓连接 结构拉伸性能 TensilePropertyofSingleCountersunk BoltCompositeLaminateJoints 黄文俊,孙永波。,程小全。,聂 宏 (1南京航空航天大学航空宇航学院,南京210016; 2中国民航大学工程技术培训中心,天津300300; 3北京航空航天大学航空科学与工程学院,北京100191) — — — HUANGWenjun,SUNYongbo,CHENGXiaoquan。,NIEHong (1CollegeofAerospaceEngineering,NanjingUniversityof AeronauticsandAstronautics,Nanjing210016,China; 2EngineeringTrainingCenter,CivilAviationUniversityof China,Tianjin300300,China;3SchoolofAeronauticScience andEngineering.BeihangUniversity,Beijing100191,China) 摘要:通过ABAQUS软件建立三维累积损伤有限元模型,计算复合材料层板单钉沉头螺栓连接结构的条件挤压载荷, 并对其损伤机理与破坏过程进行分析;选用适合该类结构层板的损伤判据与衰减准则进行验证。计算获得的初始挤压 破坏载荷与实验结果吻合良好,说明所建模型的有效性。在此基础上,分析了接触面摩擦、螺栓刚度和连接金属板刚度 等因素对连接结构拉伸性能的影响。结果表明:接触面摩擦因数和螺栓刚度对结构拉伸性能的影响较为明显,金属板刚 度的影响很小。 关键词:复合材料层板;单钉沉头螺栓连接;拉伸性能;损伤— doi:10.3969/j.issn.10014381.2013.12.002 中图分类号:V214.8 文献标识码:A ——— 文章编号:10014381(2013)12000805 Abstract:A3DfiniteelementprogressivedamagemodelwasestablishedwithABAQUSsoftware.The offsetbearingfailureloadofthesinglecountersunkboltcompositelaminatejointwascalculated,and — thedamagemechanismandfailurecoursewereanalyzed.Laminatedamagecriteriaandstiffnessatten uationrulesforthistypeofstructurewereappliedandverified.Thenumericalresultsindicategood agreementwiththetestresults,whichprovevalidityofthismode1.Theinfluenceofthecontact surfacefriction,boltstiffnessandstiffnessoftheconnectingmetalplateonthejointtensileproperty isstudied.Theresultsshowthatthecontactsurfacefrictionfactorandboltstiffnesshaveagreat effectonthejointtensileperformance,buttheeffectofthemetalplatestiffnesscanbeignoredalmost. Keywords:compositelaminate;singlecountersunkboltjoint;tensileproperty;damage 由于复合材料具有比强度高、比刚度大以及材料 可设计性强等优点,在航空航天以及其他工业领域中 得到了越来越广泛的应用。对于飞机结构的某些部 位,如蒙皮,凸头连接难以满足气动外形光滑度的要 求,需要改用沉头连接。目前,先进飞机表面大都是复 合材料层板结构,因此,复合材料层板沉头螺栓连接在 飞机结构中的应用非常普遍。 国内外对于复合材料层板沉头螺栓连接拉伸性能 及其损伤机理的研究工作较少_】]。M.Chishti等[2]通 过实验研究了复合材料层板单钉单搭沉头螺栓连接结 构的承载能力,分析了层板的损伤机理,同时还研究了 螺栓拧紧力矩、装配间隙和沉头半径对损伤扩展和接 头强度的影响。B.Egan等。。建立了单钉单搭复合材 料层板沉头螺栓连接结构非线性有限元模型,分析了 不同装配间隙下螺栓孑L附近层板的应力分布情况,得 到了不同铺层形式层板连接结构的应力一应变曲线,发 现了沉头端附近铺层分担的载荷较大。 本工作是在复合材料层板沉头多钉连接钉载分配 12 材料工程/2013年12期 Displacement/mm 图9不同摩擦因数下单钉沉头连接结构的载荷位移曲线 — Fig.9Ioaddisplacementcurvesofthesinglecountersunk boltjointunderdifferentfrictionfactor E33 E4] Es] [6] E7] 结构的载荷一位移曲线。可以看出,摩擦因数不同,载 荷一位移曲线的变化规律存在较大差别。随着摩擦因 数的增加,层板初始损伤载荷变大,条件挤压载荷提 [8] 高;结构拉伸刚度增大明显。因此,适当提高连接接触 面的摩擦因数,可以提高接头的拉伸性能。 6结论 (1)复合材料层板单钉沉头螺栓连接结构累积损 伤模型计算结果与实验结果相符,模型与分析方法是 有效的。 (2)沉头连接结构设计中,应尽可能缩小沉头比, 增加螺杆与钉孔的接触面积,以提高其承载能力。 (3)钉头与螺杆界面处的应力集中首先使层板发 生分层损伤,然后发生基体破坏。在这个区域增加 层板铺层间的界面剪切强度,可以改善接头的拉伸 性能。 (4)螺栓与钉孔接触面之间的摩擦力参与了载荷 的传递,使得连接结构的刚度与条件挤压强度明显增 加,承载能力提高。摩擦因数增大,条件挤压强度增 加。螺栓刚度对条件挤压强度有一定影响,螺栓刚 度越大,结构刚度与条件挤压强度越大。连接金属 板刚度对于接头的刚度与条件挤压强度影响很小。 [1] [2] 参考文献 孙永波,程小全,张纪奎.复合材料层板沉头螺栓连接研究进展 — _J].航空制造技术,2012,(18):7578. — SUNYB,CHENGXQ,ZHANGJK.Countersunkboltcorn positejointsresearchprogress[J].AeronauticalManufacturing— Technology,2012,(18):7578. CHISHTIM,WANGCH,THOMSORS,eta1.Experimental investigationofdamageprogressionandstrengthofcountersunk [9] [io] [11] [i2] [13] [14] [I53 [16] — compositeointsEJ].CompositeStructures,2012,94(3):865 873. EGANB。MCCARTHYCT,MCCARTHYMA,eta1.Stress —— analysisofsinglebolt,singlelap,countersunkcompositejoints — withvariableboltholeclearance[J].CompositeStructures,2O12,— 94(3):10381051. 孙永波.复合材料层合板沉头螺栓连接研究[D].北京:北京航空 航天大学,20l2. — STARIKOVR,SCHONJ.Quasistaticbehaviorofcomposite — jointswithcountersunkcompositeandmetalfasteners[J].Corn — positesPartB,2001,32(5):401411. CHISHTIM。WANGCH,TH0MSONRS,eta1.Numerical — analysisofdamageprogressionandstrengthofcountersunkcom — positejoints[J].CompositeStructures,2012,94(2):643653. BENCHEKCHOUB.WHITERG.Stressesaroundfastenersin compositestructuresinflexureandeffectsonfatiguedamageiniti ationpart21countersunkbolts[J].CompositeStructures,1995,— 33(2):1O9119. IREMANT.Three~dimensionalstressanalysisofboltedsingle lapcompositejoints[J].CompositeStructures,1998,43(3):195— 216. 李钟海.平面编织复合材料胶螺混合连接性能研究[D].北京:北 京航空航天大学,2012. HUHNEC,ZERBSTAK,KUHLMANNG,eta1.Progres sivedamageanalysisofcompositeboltedjointswithliquidshim layersusingconstantandcontinuousdegradationmodels[J]. — CompositeStructures,2010,92(2):189200. KIMH.KEDWARDKT.Joiningandrepairofcomposite — structures[C].KansasCity,MO,USA:ASTMSpecialTeehni calPublication,2003. — — ASTMD596I/D596IM10,standardtestmethodforbearingre sponseofpolymermatrixcompositelaminates[S]. 张爽.复合材料机械连接结构损伤破坏仿真设计方法研究[D]. 北京:北京航空航天大学,2010. STARIKOVR,SCHONJ.Fatigueresistanceofcomposite — jointswithcountersunkcompositeandmetalfasteners[J].Inter — nationalJournalofFatigue。2002,24(1):3947. — DARWISHF,GHARAIBEHM,TASHTOUSHG.Amodi liedequationforthestressc。ncentrationfactorincountersunk — holes[J].EuropeanJournalofMechanicsA/Solids,2012,36:94— 1O3. MCCARTHYCT,GRAYPJ.Ananalyticalmodelforthepre — dictionofloaddistributioninhighlytorquedmultiboltcomposite — joints[J].CompositeStructures,2011,93(2):287298. — 收稿日期:2013-0221;修订日期:2013-0911 作者简介:黄文俊(1972一),男,博士生,主要研究方向为直升机旋翼系 统设计与分析技术,E-mail:chrdihwj@163.com 通讯作者:程小全(1966),教授,博导,主要从事复合材料结构损伤容 限分析与设计技术研究工作,联系地址:北京航空航天大学飞机设计研 —— 究所(100191),Email:xiaoquancheng@buaa.edu.cn 丕\q日0
