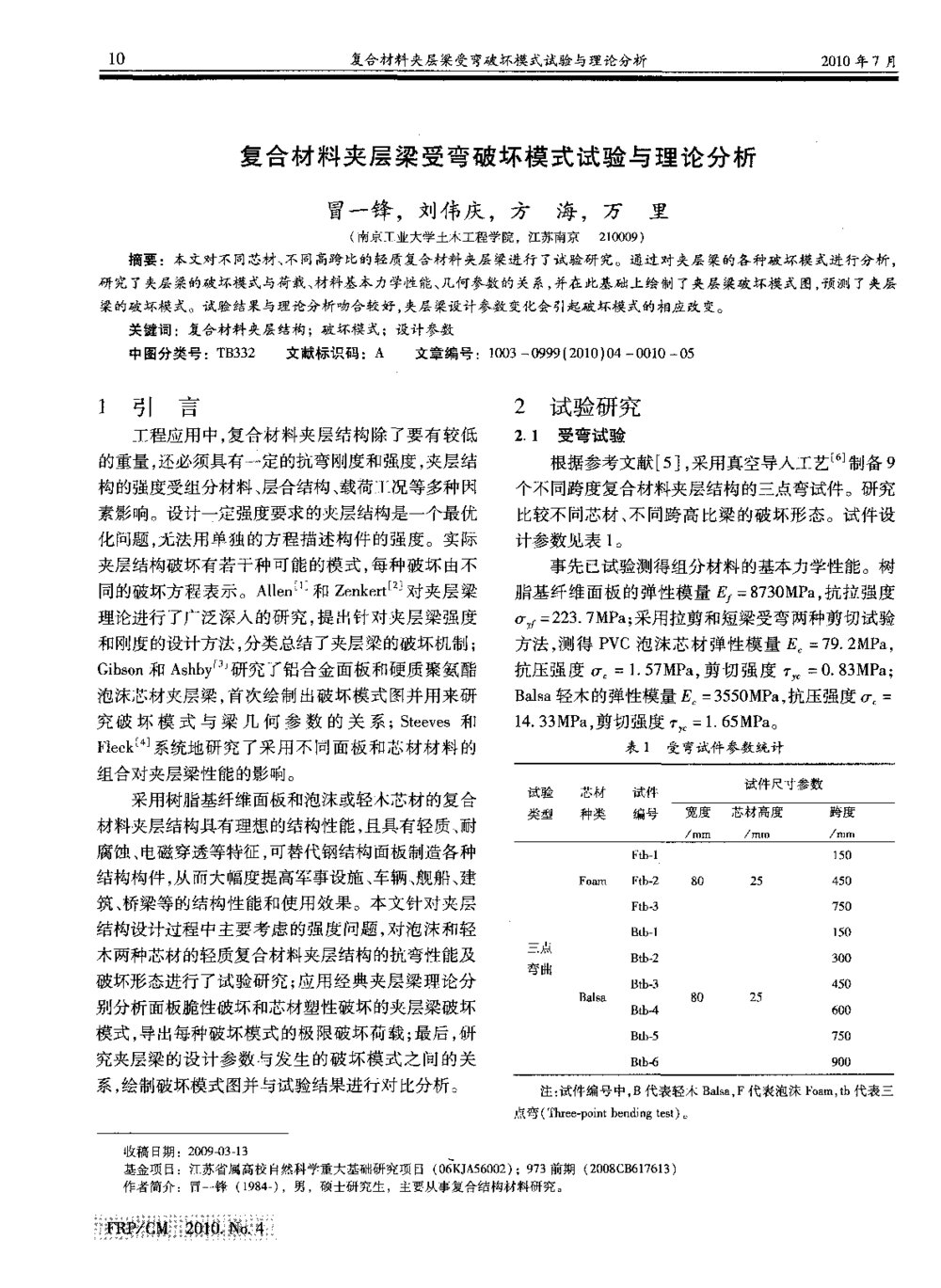

10 复合材料夹层梁受弯破坏模式试验与理论分析 2010年7月 复合材料夹层梁受弯破坏模式试验与理论分析 冒一锋,刘伟庆,方海,万里 (南京工业大学土木工程学院,江苏南京210009) 摘要:本文对不同芯材、不同高跨比的轻质复合材料夹层梁进行了试验研究。通过对夹层梁的各种破坏模式进行分析, 研究了夹层梁的破坏模式与荷载、材料基本力学性能、几何参数的关系,并在此基础上绘制了夹层梁破坏模式图,预测了夹层 梁的破坏模式。试验结果与理论分析吻合较好,夹层梁设计参数变化会引起破坏模式的相应改变。 关键词:复合材料夹层结构;破坏模式;设计参数 ——— 中图分类号:TB332文献标识码:A文章编号:10030999(2010)04001005 1引言 工程应用中,复合材料夹层结构除了要有较低 的重量,还必须具有一定的抗弯刚度和强度,夹层结 构的强度受组分材料、层合结构、载荷工况等多种因 素影响。设计一定强度要求的夹层结构是一个最优 化问题,无法用单独的方程描述构件的强度。实际 夹层结构破坏有若干种可能的模式,每种破坏由不同的破坏方程表示。Allen¨ 和Zenkert对夹层梁 理论进行了广泛深入的研究,提出针对夹层梁强度 和刚度的设计方法,分类总结了夹层梁的破坏机制; Gibson和Ashby研究了铝合金面板和硬质聚氨酯 泡沫芯材夹层梁,首次绘制出破坏模式图并用来研 究破坏模式与梁几何参数的关系;Steeves和 Fleck系统地研究了采用不同面板和芯材材料的 组合对夹层梁性能的影响。 采用树脂基纤维面板和泡沫或轻木芯材的复合 材料夹层结构具有理想的结构性能,且具有轻质、耐 腐蚀、电磁穿透等特征,可替代钢结构面板制造各种 结构构件,从而大幅度提高军事设施、车辆、舰船、建 筑、桥梁等的结构性能和使用效果。本文针对夹层 结构设计过程中主要考虑的强度问题,对泡沫和轻 木两种芯材的轻质复合材料夹层结构的抗弯性能及 破坏形态进行了试验研究;应用经典夹层梁理论分 别分析面板脆性破坏和芯材塑性破坏的夹层梁破坏 模式,导出每种破坏模式的极限破坏荷载;最后,研 究夹层梁的设计参数与发生的破坏模式之间的关 系,绘制破坏模式图并与试验结果进行对比分析。 2试验研究 2.1受弯试验 根据参考文献[5],采用真空导人工艺制备9 个不同跨度复合材料夹层结构的三点弯试件。研究 比较不同芯材、不同跨高比梁的破坏形态。试件设 计参数见表1。 事先已试验测得组分材料的基本力学性能。树 脂基纤维面板的弹性模量E,=8730MPa,抗拉强度 =223.7MPa;采用拉剪和短梁受弯两种剪切试验 方法,测得PVC泡沫芯材弹性模量E=79.2MPa, 抗压强度=1.57MPa,剪切强度r=0.83MPa; Balsa轻木的弹性模量E=3550MPa,抗压强度= 14.33MPa,剪切强度=1.65MPa。 表1受弯试件参数统计 注:试件编号中,B代表轻木Balsa,F代表泡沫Foam,出代表三— 点弯(Threepointbendingtest)。 收稿日期:2009-03.13 基金项目:江苏省属高校自然科学重大基础研究项目(06KJA56002);973前期(2008CB617613) 作者简介:冒一锋(1984一),男,硕士研究生,主要从事复合结构材料研究。 iFRP/CM:l0・No.4 一 2010年第4期 玻璃钢/复合材料 复合材料夹层梁采用三点弯曲加载模式,试件 的主要破坏形态见图1。在跨中设置位移计,在x・Y 坐标轴上绘制出每根梁的荷载.位移曲线。泡沫芯 材和轻木芯材复合材料夹层梁的三点弯荷载一跨中 位移曲线如图2所示。 (b)轻木夹芯复合材料夹层梁的破坏形态 图1典型试件破坏形态 自鼬 (a)泡沫夹芯复合材料夹层梁 Jlmm (b)轻木夹芯复合材料夹层梁 图2复合材料夹层梁三点弯荷载一跨中位移曲线 2.2试验分析 泡沫芯材复合材料夹层梁的位移变化以弹性发 展为主,当荷载达到极限位移的2/3左右时,由于泡 沫芯材的剪切变形以塑性发展,荷载一位移曲线的斜 率呈现降低趋势,面板由于屈曲,在荷载.位移曲线 上产生一个平台,在大范围屈曲后,面板发生起皱 破坏。 轻木芯材复合材料夹层梁从开始加载直至构件 破坏,其荷载.位移曲线均为线弹性变化,破坏具有 突然性,且曲线缺乏下降段。 研究发现,面板起皱前芯材的密度越大,面板屈 服的面积越大。这是因为密度大的芯材具有更强的 抵抗局部弯曲的能力。试件面板发生起皱破坏前处 于线弹性状态,梁承载时面板屈服或起皱会导致梁 的突然破坏。 3理论分析 3.1破坏模式分析 夹层梁在弯曲荷载作用下会发生若干种破坏:①② 梁的下侧受拉面板发生断裂破坏;上侧受压面 板可能局部受压屈曲起皱,面板起皱弯曲时,也会引③④ 起芯材局部受压;芯材通常发生剪切破坏;加载… ⑤ 点处的面板和芯材存在凹陷的可能;面板和芯 材之间还存在粘接问题,树脂粘合剂通常呈脆性,接 合失效(粘接破坏)由脆性断裂造成。 当芯材相对于面板弹性模量很小,如PVC、聚氨 酯泡沫等,抗弯刚度近似地给出为: D=(E,)0=E, (1) 但若芯材的弹性模量较大,如木质芯材,包括轻 木、泡桐木等,不能忽略芯材的刚度贡献。夹层结构 的抗弯刚度D近似表示为: D:(E+(E: +E。 (2) (1)面板屈服 面板屈服发生在面板内等效应力(正应力)等 于面板材料屈服强度的情况下,面板中的剪应力可 以忽略不计。面板屈服破坏开始于: = : aw = (3) E, j iJ'UL 式中日,和下式(9)中B是常数,取决于荷载 加载情况(三点弯,跨中集中加载:B=4,B= 2)。 施加于梁跨中,使面板产生屈服破坏的荷载可 用下式表示:尸^=B3o-yfbc(÷ ) (4)  ̄RP/CM20t0 12 复合材料夹层梁受弯破坏模式试验与理论分析 2010年7月 (2)面板起皱 当受压面板所受正应力达到局部失稳应力,受 压面板发生局部屈曲(起皱)。Allen分析了这种破 … 坏模式,起皱发生在受压面板的应力达到下式的 临界应力:= C1Ef1/32/。 (5) 其中, Cl=3{12(3一。)(1+)) 为芯材泊松比,取=1/3,则C=0.57。 若夹层结构的芯材采用泡沫,则其模量与其密 度有关,所以夹层结构设计中将芯材密度作为变量。一 般,PVC泡沫的性能可用下式表示: E=0.01205p ̄ (6) 其中,E。为泡沫弹性模量;p为泡沫密度(kg/ m)。 受压面板起皱时的破坏荷载方程为: = =O'cr (7) 【P加=0.03B,bc(÷ ’ )(E:) (8) (3)芯材剪切 芯材中的剪应力与正应力相比很大时,破坏发 生在剪应力7_等于剪切过程中芯材的剪切强度 r。在剪切过程中,泡沫材料的屈服强度取决于密 度,其方式同单轴强度。因此芯材破坏条件为: p c 彘r (9) 芯材剪切破坏的破坏荷载方程: P=B4bcz (10) (4)粘接破坏 夹层梁面板和芯材的粘接破坏分析较为困难, 破坏的机制还未研究透彻。面板与芯材通过树脂相 粘接,不同材料交界面处的裂缝周围的应力场分布 复杂。在荷载作用下,粘接强度等于芯材的剪切强 度。当粘接无缺陷时,很少有脱层现象,但若面 板与芯材间界面含有裂纹状缺陷,可在温度应力、疲 劳载荷以及老化等作用下扩展而破坏。当其大于界 面粘接处屈服剪切应力时,即发生脱层破坏: T, Tc≥ 7I (11) 脱层破坏现象的发生往往与芯材表面处理以及 树脂性能相关。在构造破坏模式图时,假设面板或 芯材在脱层前发生破坏。 (5)芯材凹陷 FRP/CM20lo.No.4 当荷载区域化,在集中荷载作用处芯材易发生 局部凹陷。为避免凹陷破坏,通常可通过确保在支 撑和荷载作用处保证足够大的面积来实现。应确保 荷载分布最小面积为:≥ A一P (12) orc Steeves和Fleck研究了凹陷破坏的破坏机 理]。当芯材受压塑性屈服时,面板仍保持一定弹 性。面板此时相当于非线性地基(芯材提供)上的 梁柱结构。 P: ) (13) 3.2夹层梁破坏模式图 表2列出了上述破坏模式的破坏荷载方程。每 个方程含有三组变量:一组与加载形式有关(和 B);一组与面板和芯材固体材料的性质有关(,, ∥ O'yf,E,P,or和下);一组与梁设计参数有关(z, c/l和b/1)。下面研究给定载荷工况和面板、芯材材 料的情况下,夹层梁受弯破坏模式和夹层梁设计参 数的关系。 表2夹层梁的破坏荷载方程 破坏模式 破坏荷载 面板屈服 面板起皱 芯材剪切 芯材凹陷= 岛c(÷ )=o.03B,6c(÷ ∽ )() P=B4bcT" P: ) 给定设计参数,当两种模式的破坏荷载相同时, 会出现破坏模式的过渡转变。因此推导出破坏模式 的转化方程。 将表2中的方程两两建立等式关系,得到转化方 程(重要的列于表3)。将方程绘制在以梁的设计参 数为坐标系的图表中,表示不同夹层梁设计参数的组 合与破坏模式的关系。图3所示为树脂基纤维面板和 轻质芯材夹层梁在三点弯荷载作用下的破坏模式图。 表3破坏模式的过渡转化方程 破坏模式 转化方程 面板屈服一面板起皱 面板屈服-芯材剪切 面板起皱一芯材剪切一 , 、3/353P c 蕊, 上一旦 — ZB3一 ! l一0. 03B3E;p3 2010年第4期 玻璃钢/复合材料 13 ∥ 图3中,Z和芯材密度较小时,芯材不能抵抗 面板的屈曲,面板起皱破坏;当芯材密度逐渐增大, 面板逐渐变为屈服破坏。随着面板厚度增加,破坏 从面板向芯材过渡。在受弯曲荷载、面板和芯材组 合受力的情况下,芯材总是受剪切破坏而不是单轴 拉压破坏。假设粘接无缺陷,所以未考虑面板和芯 材脱层破坏。 g● 招 均 吕● 懈 葵 面板厚度/跨度: (a)泡沫芯材复合材料夹层梁 面板厚度膀度: (b)轻木芯材复合材料夹层梁 图3复合材料夹层梁三点弯破坏模式图 表4破坏荷载试验值与理论值对比 在表4中比较了不同设计参数的夹层梁破坏荷 载的理论计算值和试验值,列出了试验发生的破坏 模式,并把相应的试验破坏模式标注在破坏模式图 上,见图3。梁的抗弯刚度取简化公式(1)和公式 (2)计算。 表4中,除试件Ftb.2理论值与试验值相差 28.0%,其余试件误差都在10%以内,预期破坏模 式和试验结果也基本吻合。试件Ftb一2误差较大的 原因可解释为梁跨度较小,伴随有构件的局部受压 变形。试件Btb-2、Btb-4、Btb-5发生面板剥离,由于 本文未进行面板与芯材抗剥离强度的测试,故本表 未统计其极限破坏荷载。但试件制作采取芯材开 槽、打孔等手段,有效增强了面板与芯材的抗剥离能 力。对夹层结构脱层破坏需要做进一步研究。 4结论 (1)利用破坏模式图可预测夹层梁可能发生的 破坏模式,理论值与试验值符合较好; (2)面板和芯材的几何尺寸、材料特性等是影 响破坏模式的主要因素。设计参数变化会引起破坏 模式的改变; (3)破坏模式图不仅阐明了夹层梁设计限制性 约束条件和预期的破坏模式,而且说明了如何贴近 设计所涉及的其它破坏模式; (4)构件破坏时的挠度较大,尤其以跨度较大 的试件为甚。可增大芯材高度、面板厚度,或面板采 用弹性模量更大的纤维铺层,从而显著提高构件的 刚度。 参考文献 [1]H_G.Allen.AnalysisandDesignofStructuralSandwichPanels [M].London:PergamonPress,Oxford,1969. [2]ZenkeaD.Anintroductiontosandwichconstruction[M].Sheffield, UK:EngineeringMater ialsAdvisoryService,1995. [3]GibsonLJ,AshbyMF.Cenularsolids[M].Cambridge:Cambridge UniversityPress,1988. — 『4]SteevesCA.FleckNA.Materialseleeti0ninsandwichbeamconstruc tion[J].ScriptaMaterialia,2004,50(10):1335-1339. — [5]GB/T145688,夹层结构弯曲性能试验方法[s]. [6]李新华,祝颖丹,王继辉等.沟槽型真空注射成型工艺的研究 [J].复合材料学报,2003,20(4):111-116. [7]周祝林,张长明.舰船用玻璃钢夹层结构设计基础[J].中国造 船,2004,45(3):43_48. [8]SteevesCA,FleckNA.Collapsemechanismsofsandwichbeamswith compositefacesandafoamcore,loadedinthree-pointbending.Part I:analyticalmodelsandminimumweightdesign[J].IntJMeehSci, 2Oo4,(46):561-583. (下转第41页)… r FRP/CM201OiNo誊4j 2010年第4期 玻璃钢/复合材料 41 层板微小脱粘损伤(损伤面积为夹层板总面积的 0.25%)的位置,并能对损伤程度进行评估。 文中的分析是在未考虑噪声干扰的情况下进行 的,而实际采集的信号不可避免地会受到噪声的污 染,应先有效去噪,然后进行损伤检测。 参考文献 [1]窦润龙,胡培.复合材料泡沫夹层结构在民机中的应用[J].民 用飞机设计与研究,2004,(3):4245. [2]郭健,孙炳楠.基于小波变换的桥梁健康监测多尺度分析[J]. — 浙江大学学报(工学版),2005,39(1):114118. — [3]LiewKM,WangQ.Applicationofwavelettheoryforcrackidentifi cationinstructures[J].JournalofEngineeringMechanics,1998, — 124(2):152157. [4]M.Rucka,K.Wilde.Applicationofcontinuouswavelettransformin vibrationbaseddamagedetectionmethodforbeamsandplates[J]. JournalofSoundandVibration,2006,(297):536-550. — [5]L.H.Yam,Y.J.Yan,J.S.Jiang.Vibration-baseddamagedetec — fionforcompositestructuresusingwavelettransformandneuI丑lnet workidentification[J].CompositeStructures,2003,(60) 403-412. — [6]SunZ,ChangCC.StructuralDamageAssessmentBasedonWave letPacketTransform[J].JournalofStructuralEngineering,ASCE,— 2002,128,(10):13541361. [7]李宏男,孙鸿敏.基于小波分析和神经网络的框架结构损伤诊 — 断方法[J].地震工程与工程振动,2003,23,(5):141148. [8]杜永峰,陈文元.小渡分析与神经网络在结构损伤监测中的应 用[J].兰州理工大学学报,2005,3l,(5):121-124. [9]赵学智,陈文戈,林颖,陈统坚.基于自适应小波神经网络的故 障分类[J].振动、测试与诊断,2001,21(1):21-25. [1O]彭鸽,袁慎芳.复合材料结构损伤的小波神经网络辨识研究 [J].宇航学报,2005,26(5):625-629. [11]姜绍飞,张帅,杨晓楠.自适应小波概率神经网络损伤识别方 法[J].沈阳建筑大学学报(自然科学版),2006,22(1): 4548. [12]杨福生,小波变换的工程分析与应[M].北京:科学出版社, 1999.】45.148. DEBoNDDAGEDETECTIoNINSANDWICHFoAMCoREPLATESUSING WAVELETTRANSFoRM — ZHAOAiying,YUYin,WANGHai (SchoolofAeronauticsandAstronautics,ShanghaiJiaoTongUniversity,.Shanghai200240,China) Abstract:Aneffectivemethodofdiagnosingsandwichfoamcoreplatedebonddamagesisstudied.Thestrain responsetosinusoidalsweepexcitationofsixcantileverplates-oneintactandfivewithdifferentdebonddamagesare computed.Thesingularitypropertiesofstrainresponseareobtainedbythemeansofwavelettransform.Application ofcomplexGaussian2waveletispresented.Thelocationandthedegreeofthedamageayeindicatedbyapeakin thespatialvariationofthetransformedresponse. Keywords:wavelettransform;sandwichfoamcoreplate;debonddamage;strain (上接第13页) ’ ’ EXPERIMETANDTHE0RETlCALAALYSISONFLEXURAL垂AlLUREM0DE0 CoMPoSITESANDWICHBEAMS — MAOYi-feng,LIUWeiqing,FANGHai,WANLi (CollegeofCivilEngineering,NanjingUniversityofTechnology,Nanjing210009,China) —— Abstract:Severalcompositesandwichbeamspecimenswithdifferentcorematerialsanddifferentfacethick—— nesstospanratioshavebeendevelopedforthestudyoffailuremodes.Therelationshipsamongfailuremodesand loads,materialpropertiesandgeometricparametersa reexamined.Failuremapsarepresentedandthefailuremodes arepredicted.Theresultsshowthatawellag reementisobtainedbetweentheexperimentalresultsandtheoreticala- nalysis.Thechangeofsandwichbeamdesig nparameterswillcausecorrespondingchangeinfailuremode. Keywords:compositesandwichstructure;failuremode;designparameters F,cA重2o_
